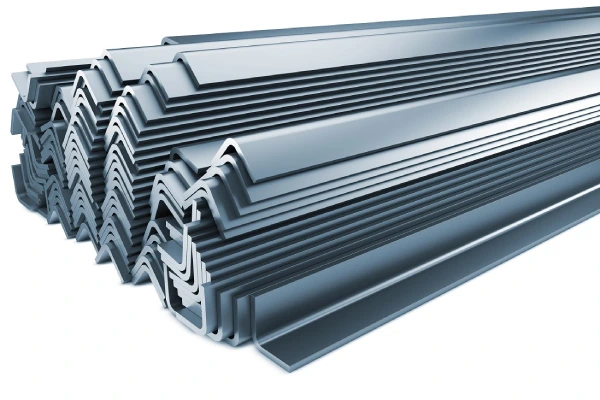

جدول اشتال نبشی

آیا تا به حال هنگام خرید نبشی، درستی وزن هر شاخه نبشی اعلام‌شده توسط فروشنده برایتان سوال شده است؟ در بازار پررقابت مصالح فولادی، اطلاع از جزئیات فنی یک مقطع، یک ضرورت انکارناپذیر برای جلوگیری از ضررهای مالی است. پاسخ به این نیاز در سندی فنی به نام «جدول اشتال» نهفته است. در این مقاله از بازآهن، به زبان ساده بررسی می‌کنیم که جدول اشتال نبشی چیست، انواع بال مساوی و نامساوی آن کدامند و چگونه می‌توان وزن دقیق نبشی را محاسبه کرد.

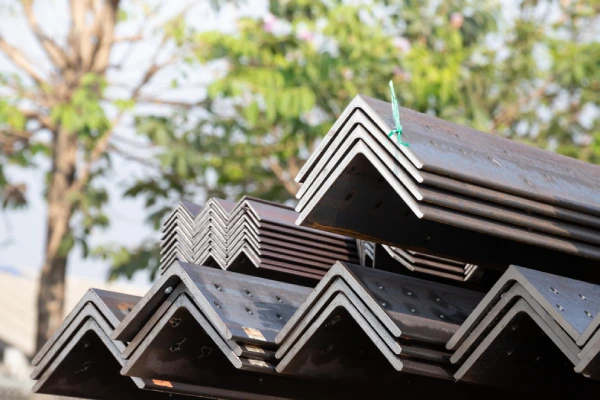

جدول اشتال نبشی چیست و چرا اهمیت دارد؟

جدول اشتال نبشی یک مرجع فنی بین‌المللی (برگرفته از استاندارد آلمان DIN) است که مشخصات دقیق هندسی و وزنی پروفیل‌های فولادی را نمایش می‌دهد. این جدول مانند شناسنامه‌ای برای نبشی عمل کرده و علاوه‌بر ابعاد بال‌ها و ضخامت، پارامترهایی مانند سطح مقطع و شعاع انحنا را نیز شامل می‌شود. بسیاری از فعالان بازار برای تشخیص نبشی استاندارد از غیراستاندارد، به جدول وزن نبشی مراجعه می‌کنند؛ زیرا کوچک‌ترین خطا در ضخامت، تأثیر مستقیم بر وزن هر شاخه نبشی و قیمت نهایی دارد.

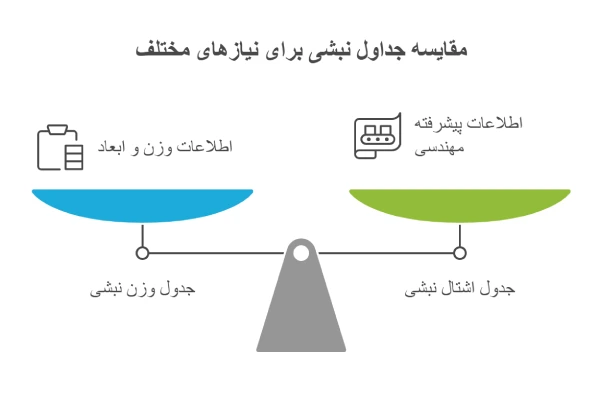

تفاوت جدول اشتال با جدول وزن معمولی

شاید بپرسید تفاوت جدول اشتال نبشی با یک جدول وزن نبشی ساده چیست؟ در پاسخ باید گفت جدول وزن نبشی زیرمجموعه‌ای از جدول اشتال است. در جدول ساده فقط وزن هر متر و هر شاخه درج شده، اما در جدول اشتال نبشی اطلاعات پیشرفته‌تری مانند زاویه بال‌ها و ممان اینرسی نیز وجود دارد که برای مهندسان طراح اهمیت دارد. برای خریداران، تمرکز بر وزن و ابعاد کافی بوده که در جداول این مقاله به آن پرداخته‌ایم. گفتنی است جدول اشتال میلگرد نیز برای پروفیل‌های دیگر کاربرد دارد، اما محور بحث ما نبشی است.

جدول اشتال نبشی بال مساوی

نبشی‌های بال مساوی پرمصرف‌ترین نوع در بازار ایران هستند. در این نوع، طول دو بال برابر است. در جدول اشتال نبشی بال مساوی، سایزها با سه عدد نمایش داده می‌شوند؛ مثلاً نبشی ۶۰×۶۰×۶.

همان‌طور که مشخص است، با افزایش ضخامت و اندازه بال، وزن هر متر (kg/m) افزایش می‌یابد. این موضوع تأثیر مستقیم بر قیمت نبشی امروز دارد؛ زیرا قیمت مقاطع فولادی بر اساس وزن محاسبه می‌شود.

جدول اشتال نبشی بال نامساوی

در برخی سازه‌ها به دلیل نوع بارگذاری، از نبشی با بال‌های غیرمساوی استفاده می‌شود. در جدول اشتال نبشی بال نامساوی، سایزها به صورت «طول بال بلند × طول بال کوتاه × ضخامت» نمایش می‌یابند.

برای محاسبه هزینه پروژه، همان ستون وزن هر متر (kg/m) کفایت می‌کند.

فرمول محاسبه وزن نبشی

اگر به جدول اشتال نبشی دسترسی ندارید، می‌توانید از فرمول سرانگشتی زیر بر اساس چگالی فولاد (۷.۸۵ گرم بر سانتی‌متر مکعب) استفاده کنید:

وزن هر متر نبشی (کیلوگرم) = (طول بال عمودی + طول بال افقی – ضخامت) × ضخامت × ۰.۰۰۷۸۵

• مثال: برای نبشی ۵۰×۵۰×۵:

(۵۰+۵۰-۵) × ۵ × ۰.۰۰۷۸۵ = ۹۵ × ۵ × ۰.۰۰۷۸۵ = ۳.۷۲۸ کیلوگرم بر متر

این عدد با جدول وزن نبشی (۳.۷۷) بسیار نزدیک است. تفاوت جزئی به دلیل شعاع انحنای گوشه‌هاست.

بازآهن، شریک مطمئن شما در خرید مقاطع فولادی

حالا که با دانش فنی جدول اشتال نبشی و فرمول‌های دقیق محاسبه وزن آشنا شدید، انتخاب یک تأمین‌کننده معتبر، گام نهایی برای خریدی هوشمندانه است. شرکت بازآهن، با نیم‌قرن تجربه درخشان، تأمین‌کننده مستقیم انواع نبشی بال مساوی و نامساوی و سایر مقاطع فولادی از تولیدکنندگان برتر کشور است. این مجموعه با ارائه قیمت نبشی امروز به‌صورت کاملاً رقابتی و به‌روز و با حذف واسطه‌ها، صرفه اقتصادی پروژه شما را تضمین می‌نماید. خدمات ارزش‌افزوده‌ای مانند برشکاری دقیق و مشاوره تخصصی توسط کارشناسان مجرب، تجربه‌ای متمایز را برای شما رقم می‌زند. برای استعلام قیمت لحظه‌ای و ثبت سفارش، همین حالا با بازآهن تماس بگیرید.

سوالات متداول

۱. وزن هر شاخه نبشی ۶ متری چقدر است؟

به سایز و ضخامت بستگی دارد؛ مثلاً نبشی ۴۰×۴۰×۴ در ۶ متر حدود ۱۴.۵ کیلوگرم است. کافی است وزن هر متر را در ۶ ضرب کنید.

۲. جدول اشتال چیست؟

جدول اشتال چیست؟ این جدول در واقع یک استاندارد فنی آلمانی (DIN) است که اطلاعات کاملی مانند ابعاد، وزن، سطح مقطع، زاویه بال‌ها و مقاومت‌های خمشی انواع نبشی را نشان می‌دهد و به عنوان مرجعی برای تأیید استاندارد بودن محصول استفاده می‌شود.

۳. آیا وزن واقعی نبشی با جدول اشتال برابر است؟

در حالت ایده‌آل بله، اما به دلیل تلرانس کارخانه‌ها ممکن است ۲ تا ۵ درصد اختلاف داشته باشد. محصولات کارخانه‌های معتبر اختلاف ناچیزی دارند.

۴. چگونه وزن نبشی را سریع محاسبه کنیم؟

با فرمول: (مجموع دو بال – ضخامت) × ضخامت × ۰.۰۰۷۸۵. حاصل، وزن هر متر نبشی بر حسب کیلوگرم است.

۵. وزن نبشی سبک و سنگین چه تفاوتی دارد؟

نبشی سبک ضخامت کم (۳-۵ میلی‌متر) و سایز کوچک دارد و در قاب‌های سبک به کار می‌رود. نبشی سنگین با ضخامت بالای ۸ میلی‌متر برای سازه‌های باربر استفاده می‌شود.
